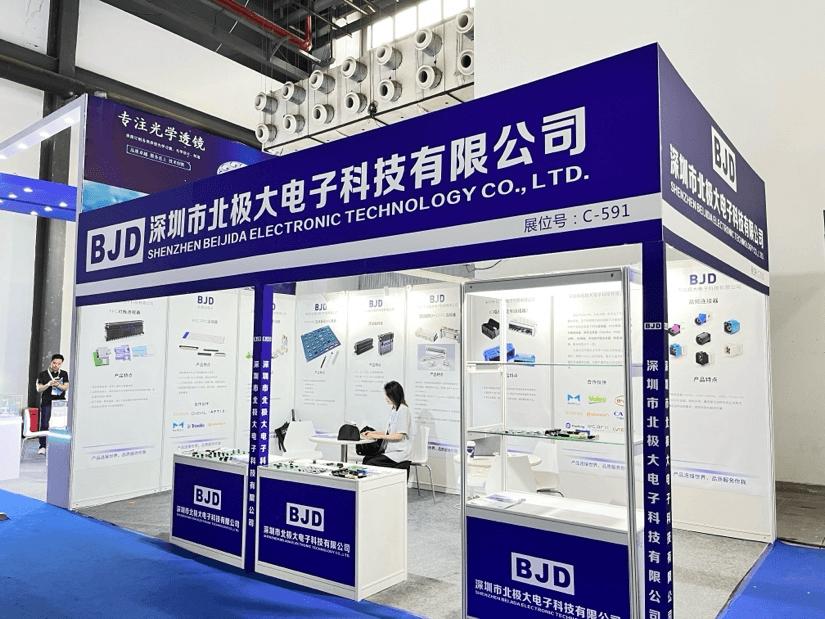

6月26日，ALE上海國際汽車燈具展覽會在江蘇昆山隆重拉開帷幕。在此期間，北極大電子在A館“智能座艙與光環境”會場隆重推出了X4104X系列線對板連接器。作為本次車燈展的主推產品，X4104X憑借其小巧的體積和卓越的耐用性，在汽車及工業領域推廣迅速。這款連接器不僅滿足了高振動和高溫度環境下的應用需求，還在車燈驅動系統中展現出色的穩定性和可靠性。無論是遠光、近光還是各種智能燈光控制，X4104X系列連接器都能提供卓越的電氣接觸和連接保持力，完美適應汽車行業的嚴苛標準。

此外，在展會上，北極大公司還展示了包括FPC連接器、FFC排線、高頻連接器和IO大插座等多款創新產品，全面展示了公司在連接器領域的強大研發能力和技術實力。然而，X4104X系列作為我們的重點推出產品，無疑是此次展會的亮點，吸引了眾多業內專業人士的關注和認可。

產品簡介

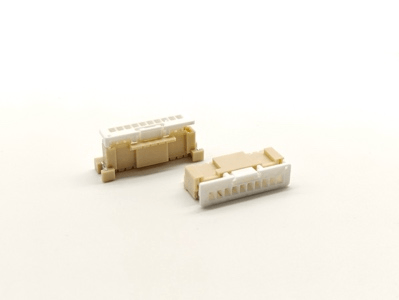

X4104X系列連接器能夠為高振動和高溫度環境提供了卓越的電氣接觸可靠性和連接保持力，同時在空間節省方面表現出色。該系列產品提供2到15個引腳數的選擇，可選鍍錫和鍍金。其高達+125°C的操作溫度，完全滿足了高級汽車乘客艙的要求。相比于類似的Molex Duraclik系列，X4104X在防呆、端子保持力等多方面進行了改進，達到了更高的標準。該產品廣泛運用于汽車車燈系統，確保了在各種惡劣條件下的穩定性和可靠性。

用料與工藝

X4104X系列連接器采用了高性能的材料，以確保其在各種苛刻環境下的穩定性和可靠性：

· 板端端子：鍍錫銅合金

· 線端膠殼：PA9T

· 墊片：鍍錫銅合金

這些材料的選用，使得X4104X在高溫和高振動環境中表現優異，確保了長期的電氣接觸可靠性。

創新設計與防呆措施

在設計上，北極大對X4104X系列進行了多項改進，以避免其他此類連接器在使用中的常見問題。例如，市面上類似連接器在斜插時，線端有可能碰到板端連接器端子，導致連接失效，甚至破壞連接器。北極大通過結構設計防止了這一失效，滿足了USCAR對防斜插的要求。

通過對比可以看出，傳統連接器在斜插時存在較大間隙，容易斜插。而北極大的設計則通過增加兩側肋條的高度，防止斜插，從而大大提高了連接的可靠性。

端子保持力與鎖扣設計

X4104X系列連接器在端子保持力方面也進行了優化。市面連接器的端子多采用彈性主鎖扣，厚度為0.15mm，端子保持力實測值（15-20N）通常難以達到LV214和USCAR的規格要求（20-25N）。而北極大的端子采用剛性主鎖扣結構，端子保持力高達30-35N，不僅滿足甚至超出LV214&USCAR規格的要求。

PIN孔間隙優化

此類連接器多面臨端子外側與膠芯PIN孔單邊間隙太大（0.21mm）的問題，導致端子在PIN孔內傾斜，使得接觸不穩定。而北極大的設計則在兩側增加寬度，使得單邊間隙僅為0.05mm，從而保證了端子在PIN孔內的穩定性。

符合USCAR標準的端子頭部設計

北極大的端子頭部按車規USCAR標準設計的有R角，可以更好地避免針座端子在插拔線端端子時，損壞線端端子的接觸區域。這一設計大大提升了端子長時間接觸的可靠性。

結語

北極大X4104X系列線對板連接器以其卓越的性能和創新的設計，成為高振動、高溫度應用中的優選解決方案。通過優化材料選用和結構設計，X4104X不僅滿足了嚴格的汽車標準，還在實際應用中展示了出色的可靠性和安全性。隨著市場需求的不斷提升，北極大X4104X系列連接器將為更多的汽車電子系統提供可靠的連接解決方案。
