TTS系列產品

如果需要完整地測試 ECU，不僅需要將通信網絡連接到測試系統，還需要連接 I/O 接口。同星的TTS測試系統將連接 I/O 通道所需的所有電路組件集成在一個模塊中，可以極大地簡化測試臺架和HIL測試系統的設置，提高搭建和測試的效率。

TTS提供了數字、模擬、故障注入、總線通訊、電源管理等板卡。其中9000系列板卡側重于每一種板卡提供獨立的功能，比如9011提供數字信號采集/輸出能力，9015提供模擬信號采集/輸出能力，9021提供故障注入能力，9036提供模擬電阻能力；而8000系列側重于多種功能組合，比如8516提供了數字、模擬信號采集/輸出和故障注入的能力。

基于TSMaster軟件運行

TTS系統基于TSMaster運行，在軟件端實現了TTS機箱、配套儀器設備、診斷、標定于一體，在開發車載ECU方面實現了單系統覆蓋測試需求。而市面上常規系統需要使用來自多家的系統，比如有的軟件提供測試調度能力，有的提供診斷能力，有的提供標定能力，有的提供板卡能力。對比起來，TTS具有系統開發更簡單，運行更穩定，成本更實惠的特點。

為了配合TTS系統運行，TSMaster提供了圖形化編程語言，并在此基礎上進一步提供了Excel轉圖形語言的開發方式。用戶在excel中按照固定步驟編輯好測試流程，加載到TSMaster中即可實現對測試系統的控制，并可自定義測試報告模板，執行測試之后自動生成測試報告。

01 TTS的特點

1）所有相關的測試組件都集成到一個設備中

●  CAN FD/CAN/車載以太網/FlexRay/LIN通信板卡

●  數字量輸入輸出板卡

●  模擬量輸入輸出板卡

●  繼電器，故障注入板卡等

●  用于模擬傳感器的電阻

2）測試設置的接線工作量最少

3）適用于汽車應用的電壓范圍

4）無縫集成到 TSMaster

02 應用領域

用于單個 ECU 的專用測試系統

ECU 和子系統的通用功能測試儀

開發人員工作站的靈活測試硬件

桌面級網絡自動化測試系統

1、數字量板卡TTS9011

01 產品簡介

TTS9011 是基于TTS機箱的12通道數字輸入輸出板卡，專用于TTS機箱集成，每個通道都支持高低電平輸出與采集、PWM輸出與采集，工作在輸出模式時還支持輸出回采功能。該板卡基于CAN總線報文控制，總線速率為1M bps，支持Window、Linux系統的二次程序開發，API接口使得設備能夠方便的集成到其他設備或軟件系統中。

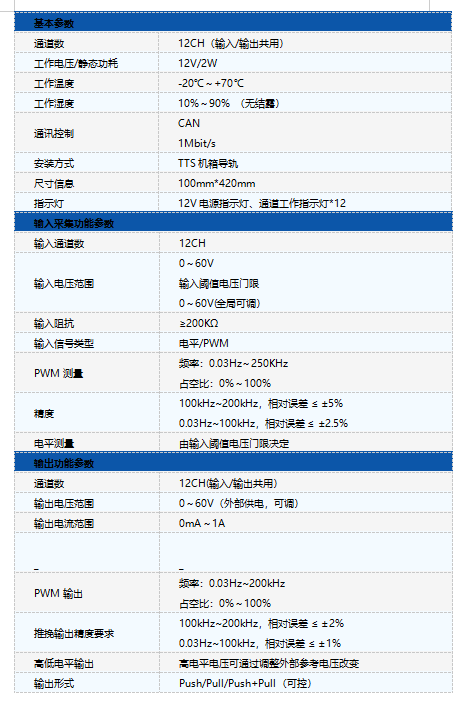

02 技術參數

* 注：PWM輸出上升沿下降沿時間為680ns.

2、電阻板卡TTS9036

01 產品簡介

TTS9036是基于TTS機箱的5通道電阻矩陣板卡，專用于TTS機箱集成，基于CAN總線報文控制，總線速率為1M bps，支持Window、Linux系統的二次程序開發，API接口使得設備能夠方便的集成到其他設備或軟件系統中。

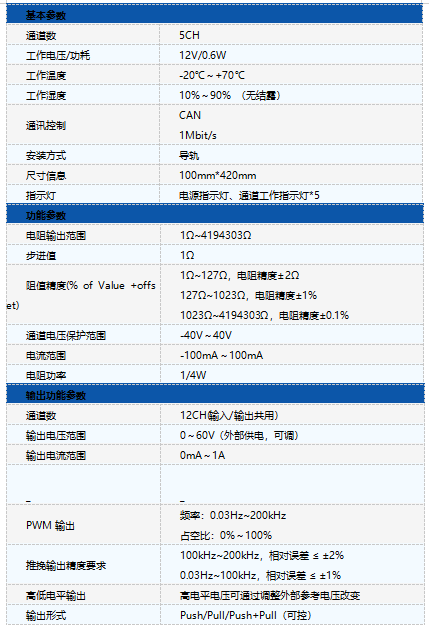

02 技術參數

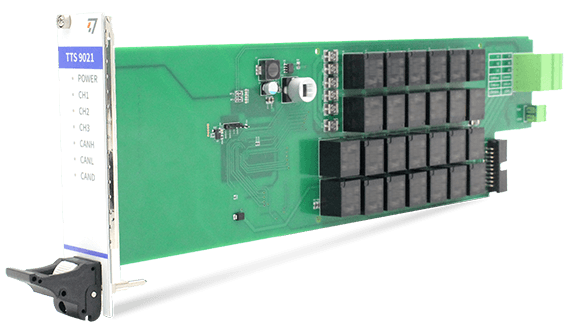

3、故障注入板卡TTS9021

01 產品簡介

TTS9021 是基于TTS機箱的的3通道數字量I/O+1路CAN總線故障注入板卡，專用于TTS機箱集成，基于CAN總線報文控制，總線速率為1M bps，支持Window、Linux系統的二次程序開發，API接口使得設備能夠方便的集成到其他設備或軟件系統中。

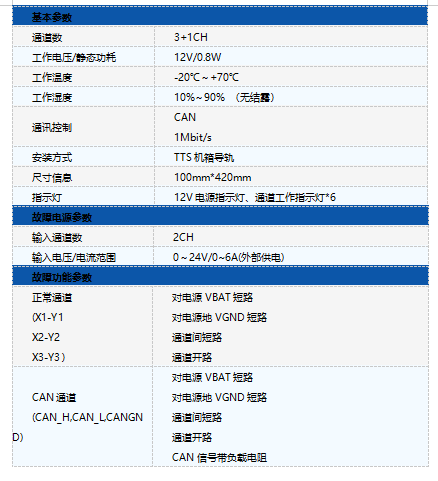

02 技術參數

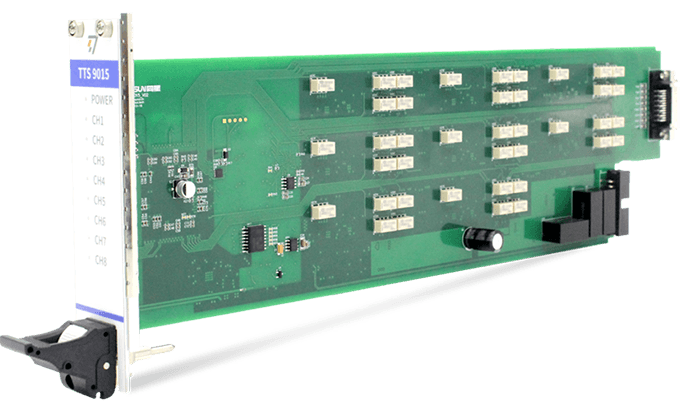

4、模擬量板卡TTS9015

01 產品簡介

TTS9015 AIAO 板卡是一款多功能模擬量采集板卡，設計用于嵌入到 TTS 機箱中。該板卡采用 CAN 總線通訊，可以輕松地集成到其他設備或軟件系統中。該板卡提供了 8 個獨立的輸入輸出通道，每個通道都支持電壓采集、電壓輸出、電流采集、電流輸出功能，工作在電壓輸出模式時還支持回采輸出的電壓功能。

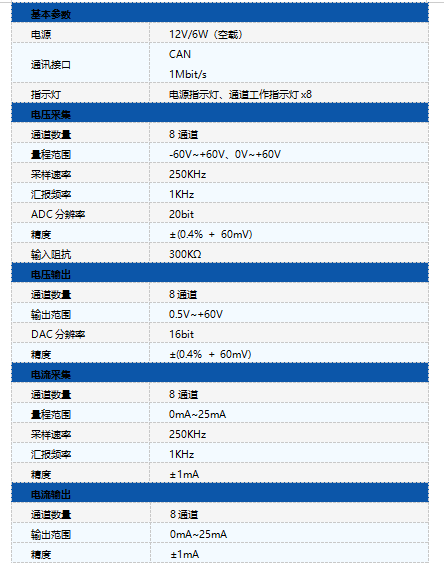

02 技術參數
