英搏爾電氣攜“集成芯”驅動總成確認申報2021年金輯獎汽車新供應鏈百強評選活動。

申請技術丨“集成芯”驅動總成

應用領域丨動力總成電氣化

創新點及優勢：

技術描述：

1）電機電控高度集成化共殼體設計（圖1），降低 Z 向高度，適用于前驅、后驅、四驅系統。

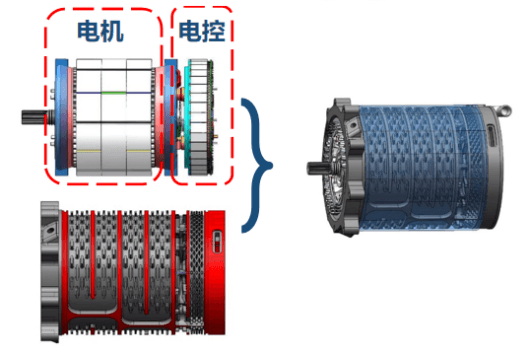

圖1  電機電控集成化示意圖

2）先進的電磁方案設計，系統集成減少線損，系統最高效率93.5%；

3）基于分立式功率器件并聯及疊層母排技術（圖2），系統抗振等級10G；

圖2  疊層母排爆炸圖

4）轉子真空銅管冷卻技術（圖3），進一步均衡、降低轉子溫度，提高電機可靠性；

圖3  轉子銅管爆炸圖

5）高轉速高效大扭矩變速箱（圖4），16000rpm / 輪邊4500Nm；

圖4  減速箱爆炸圖

6）電機、MCU共殼體共水道冷卻技術，采用一體化鏡像“雙水道”設計（圖5），增大了散熱面積、減小了水道流阻、充分冷卻了無冷卻盲區，提高散熱能力，降低系統成本，提高系統可靠性；

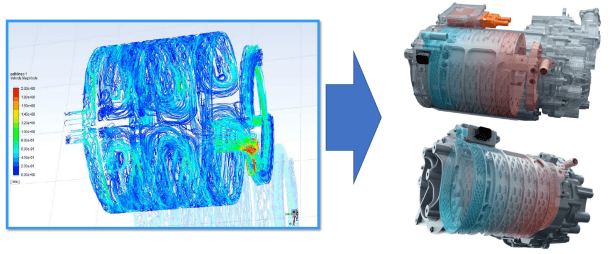

圖5 水道仿真及示意圖

7）電機、變速箱共水道內外冷卻系統結合，內部油冷系統及外循環液冷系統有機結合，提高了系統冷卻效率，降低減速器油溫，提高減速器可靠性。

獨特優勢：

“集成芯”驅動總成是英搏爾公司第三代驅動總成，是集電機、電機控制器及減速箱為一體的高度集成產品，是驅動新能源汽車行駛的核心部件，相比同行體積減少30%，重量減輕30%，成本降低20-30%。目前，驅動總成功率密度國際最高水平為1.83kW/kg，而“集成芯”驅動總成功率密度達到2.38kW/kg，提高30%。同時“集成芯”驅動總成Z向高度較國際最高水平可降低20%左右，可實現前后驅動的靈活運用。

應用場景：

公司“集成芯”驅動總成可應用于A級、B級、SUV乘用車、商用車車型，并適用于前驅、后驅及四驅系統，應用廣泛。

未來前景：

國務院辦公廳于2020年10月發布的《新能源汽車產業發展規劃（2021—2035年）》提出，到2025年，新能源汽車新車銷售量達到汽車新車銷售總量的20%左右。工信部副部長辛國斌于2020年11月3日表示，為實現2025年新能源汽車新車銷售量要達到汽車新車銷售總量的20%左右，未來五年，每年新能源汽車新車銷售總量的年復合增長率必須保持在30%以上。2020年，我國新能源汽車銷量為136.7萬輛。預計到2025年，我國新能源汽車銷量將達到500萬輛以上。

本技術成果“集成芯”驅動總成為新能源汽車關鍵零部件，一輛車可配套至少一套或兩套，按2025年新能源汽車市場銷量預計，電驅動市場空間在2025年預計將超過500萬臺套。小體積、低成本、重量輕且高效率、高可靠性、高功率密度的電驅動總成集成化趨勢將是新能源汽車普及發展的必然。
