據說成人的血管總長約為9.6萬公里，可以繞地球2.5圈，是不是很不可思議？

那你猜猜號稱汽車“血管”的線束總長有多少米？

雖然沒有人體血管那么夸張，但也會超出你的想象，以Model S為例，線束總長3km。

而在電氣化、自動化時代，車上線束需要承載的信號更多，數據傳輸速率要求更快，所以整車線束只會越來越長，對能耗、安裝、布局來說都是挑戰，如何縮短線束已經成為汽車設計不可回避的問題。

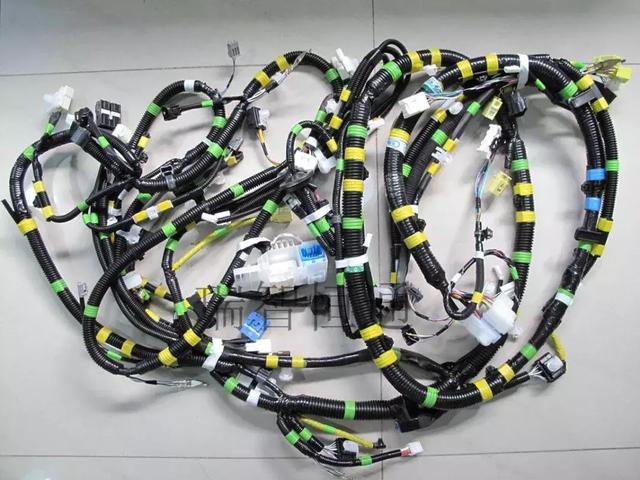

上世紀80年代與2020年之后汽車線束要求的變化

Model 3線束總長只有Model S的一半

此前特斯拉通過新的線束架構成功將Model 3的線束總長縮短了一半，只有1.5km。這個新的架構，把原有基于“點對點+通信+電源”的線束分為域控制架構與電源分配架構兩部分。

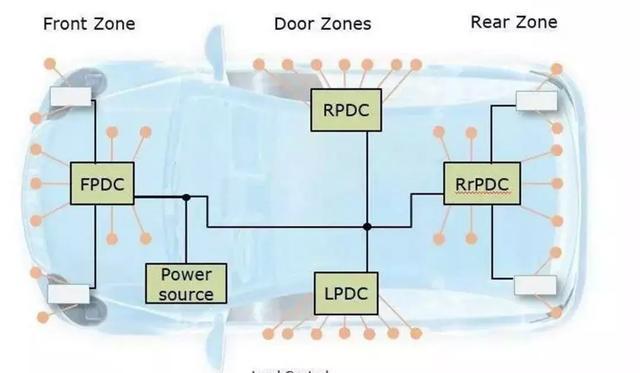

博世的電源分配架構，與特斯拉策略相似

簡單來說，就是將原來集成在車輛頭部的ECU模塊按照區域分割成多個Zone域控制器，分別由不同的CCM車載電腦負責。例如Parker SoC + Pascal GPU 來自 NVIDIA，用于人工智能機器學習和娛樂系統；Aurix 來自 Infineon，用于提供符合功能安全和信息安全的駕駛輔助管理；Ethernet Switch 來自 Marvel，用于基于以太網技術的高速信號交互。

Model3域控制器CCM中央計算模塊

另一方面，電源由多個電源分配控制器PDC分配至汽車的各個區域，再由本地域控制器進行分配，從而大幅簡化了電源分配架構和線束長度。

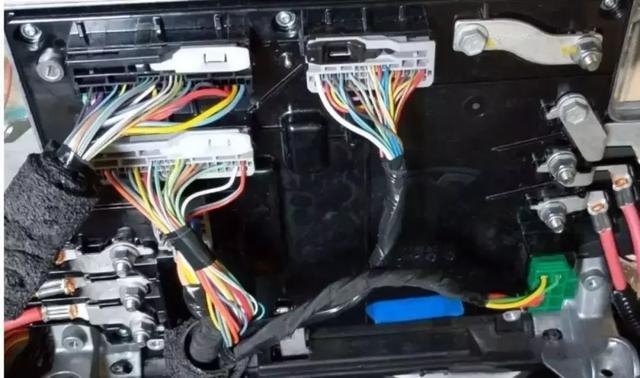

Model3配電控制模塊VCF

Model Y整車線束將只有100米長

但顯然馬斯克并不滿足Model 3的這個成績，他的最終目標是等到量產Model Y的時候?qū)④?chē)內線束總長度減少到100米，也就是說相比Model 3要減少93%的線束。

為此，特斯拉申請了一項可用于機器人操控的新型線束專利——這個專利結合了工控中的排線設計和FPC（Flexible Printed Circuit）柔性印刷電路技術。

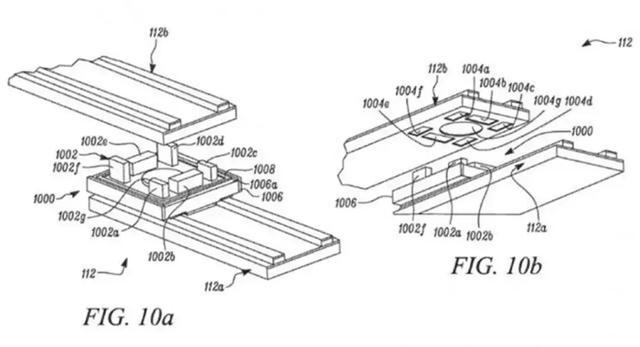

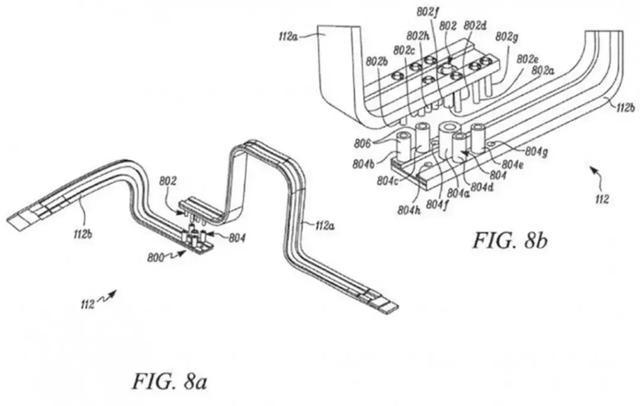

新專利線束的截面圖

簡單來說，就是將區域的連接線和主體的連接線以扁平的排線結構定制，然后像FPC印刷電路一樣布局在車身中。

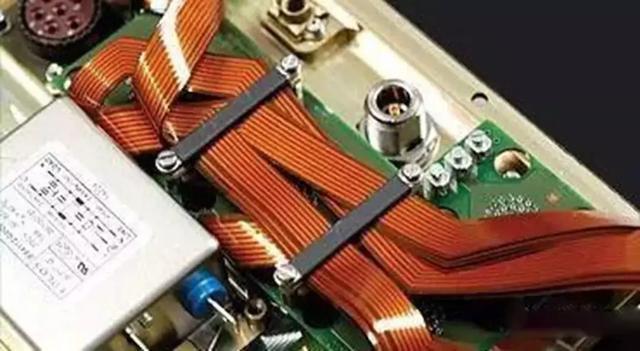

柔性印刷電路FPC技術

實際上基于柔性印刷電路FPC技術的車早就出現了，只不過是用在航天領域。勇氣號和機遇號都是基于FPC技術的線束設計，分別在火星上完成了超十年的探索任務，好奇號仍繼續著它在火星的探險旅程。FPC的可靠性和性能得到了充分驗證，此外馬斯克的Space X 火箭也應用了FPC技術。

機遇號火星探測器

縮短線束長度有什么好處？

1， 由于這項專利采用了更堅硬的線束系統，所以其更容易被機器人操縱，全新的布線構架將有助于在制造過程中用機器人取代人類。

2， 除了減少所需的布線數量和長度外，創建這些子安裝并將它們連接到線路體系結構主干的做法還能減少總裝的組裝時間，例如省去傳統汽車線束纏膠、插線、布線、打卡釘?shù)裙ば颍@對于提高汽車制造過程中的生產率是非常理想的。

3， 大幅度縮減線束長度，可以降低電線電阻，進而減少能量損耗，對于提升續航將會起到積極的作用。

據說Model Y明年3月份就要量產了，如果真的將線束總長做到了100米，那么它將會是世界上擁有短車內線束長度的汽車，也將是一款顛覆汽車工業的產品。
