聚焦高性能模擬芯片和嵌入式處理器的半導體供應商思瑞浦3PEAK（股票代碼：688536）全新推出具有增強PWM抑制能力的汽車級雙向電流檢測放大器TPA132Q。

TPA132Q在高頻噪聲環境下，提供了出色的電流檢測精度和快速響應，可廣泛應用于新能源汽車電機驅動、電源管理和工業自動化等領域。

在汽車電機驅動和工業控制等應用中，PWM（脈寬調制）波常用于調節電機速度、位置或控制閥門的開關狀態。PWM信號通過頻繁的開關操作來調節電壓和電流，然而，這些高頻開關操作會帶來明顯的共模瞬變（ΔV/Δt），對電流檢測電路帶來噪聲干擾、瞬態誤差等一系列挑戰。

TPA132Q因其增強PWM抑制能力、超寬共模電壓范圍（-4V至80V）、高帶寬（1MHz）和高精度低漂移等特性，成為這類應用中電流檢測應用的理想選擇。

TPA132Q典型應用

TPA132Q產品優勢

●  增強的PWM抑制能力

TPA132Q采用了獨特的電路設計，能夠有效抑制由PWM引起的輸入共模瞬態。這一優勢保證了在電機驅動和電磁閥控制等高頻噪聲環境中，電流檢測依然保持高精度和穩定性。下圖顯示了輸入共模從0V到80V跳變時，輸出共模電壓基本穩定不變。此外提供高達150dB的直流共模抑制比（CMRR）。

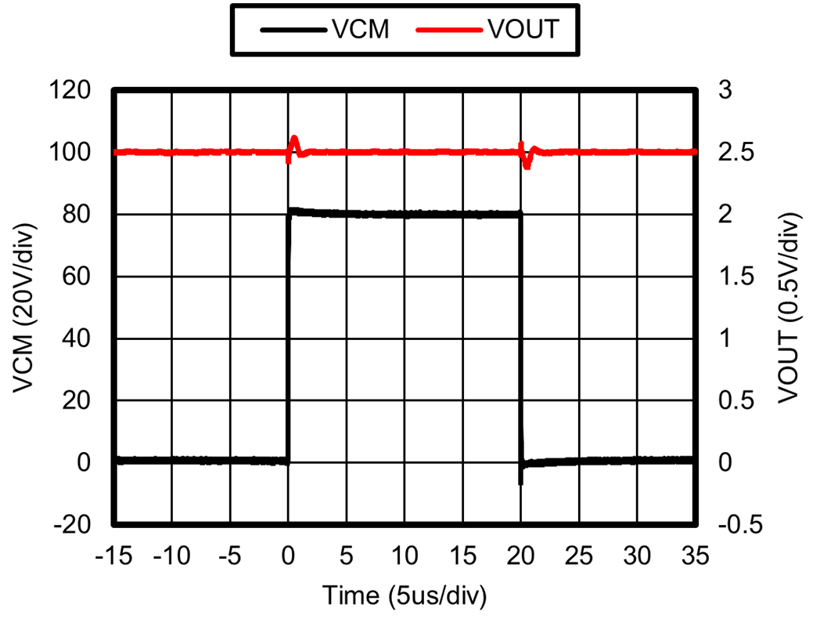

TPA132Q共模瞬態響應

●  寬共模電壓范圍

TPA132Q的寬共模電壓范圍（-4V至80V）使其能夠在各種復雜電壓環境下可靠工作，有效避免因電壓超出范圍而導致的檢測失誤，可用于高邊和低邊檢測場景。例如，在電磁閥應用中，高邊開關從開啟到關閉的過程中，由于感性負載（電磁閥線圈）對電流的影響，共模電壓可能從正48V變到負0.7V，TPA132Q都能夠正常工作。

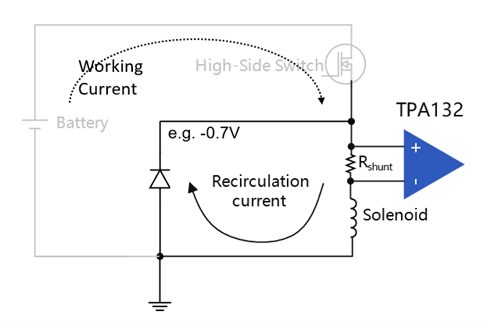

TPA132Q電磁閥應用負電壓輸入

●  高精度和低漂移

對于電機驅動和電磁閥等工業控制，精準的電流檢測至關重要。TPA132Q具有極低的增益誤差（±0.05%）和增益溫漂（1.5 ppm/°C），以及極低的失調電壓（±20 μV）和失調溫漂（0.15 uV/°C），確保了電流檢測的高精度和長期穩定性。

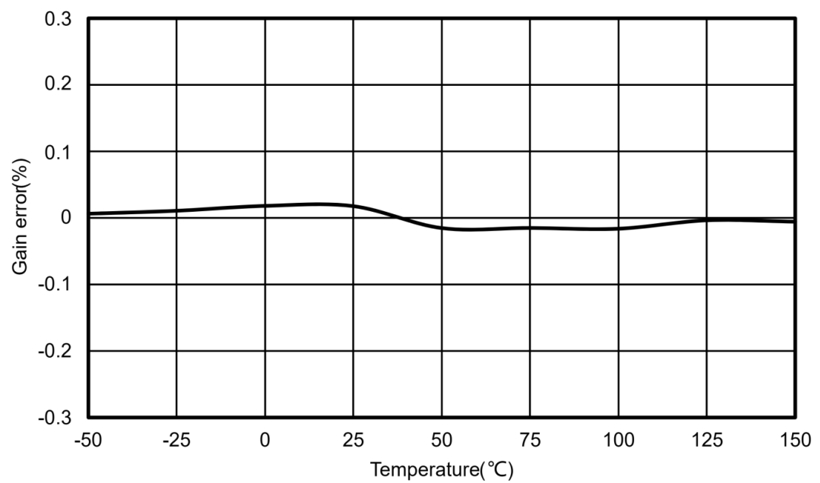

TPA132Q增益誤差溫漂曲線

●  上下電過程中輸出信號無毛刺

在電機驅動等系統中，電流檢測是實現閉環控制的重要環節。一些放大器在上電或者下電過程中，由于內部電路節點是不可控的狀態，放大器輸出信號可能會出現短脈沖，這些短脈沖可能會對引起后級系統的誤動作。TPA132Q通過設計優化，即使在有80V輸入共模時，電源上下電過程中輸出信號也沒有誤脈沖。

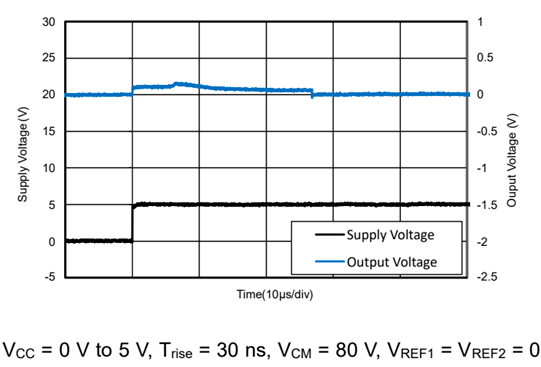

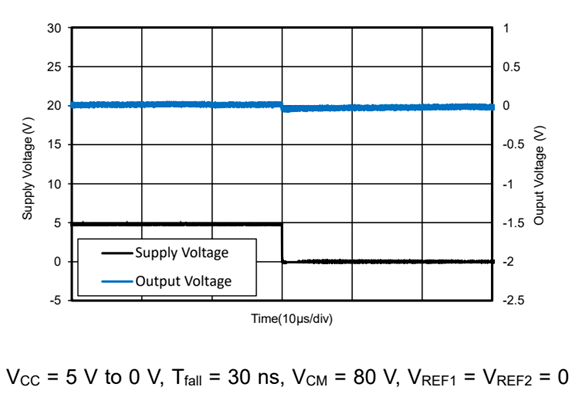

TPA132Q上下電輸出無毛刺

TPA132Q產品特性

1: 供電電壓：3.0V~5.5V

2: 共模電壓：-4V~80V

3: 增強的PWM抑制能力

4: 上下電輸出無毛刺

5: 低失調電壓：±20μV

6: 高帶寬：1MHz

7: 內部增益選項：20V/V、50V/V、100V/V、200V/V(1)、500V/V

8: 高共模抑制比CMRR：150dB DC

9: AEC-Q100認證

10: 封裝：SOP8、TSSOP8

(1) 對于未來的產品，請聯系思瑞浦銷售以獲取更多信息。

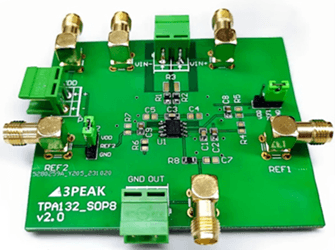

TPA132Q EVM

TPA13x產品系列可提供樣品和評估板服務, 如有需求請聯系思瑞浦當地銷售團隊或郵件至business@3peak.com，您也可電話聯系思瑞浦銷售021-51090810轉分機6016。

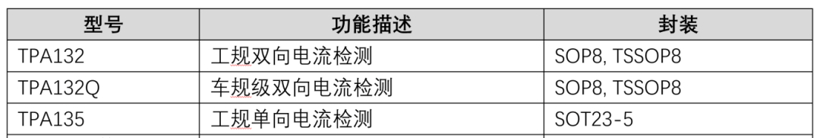

TPA132x可提供EVM清單
